当今时代，城市化的快速发展使得大量的硬化地面代替了原来能够涵养水源的林地和草地，城区降雨迅速产流汇流，并通过排水管网直接被排走，加剧上海城市内涝现象。为此，本团队基于海绵城市及绿色屋顶技术，计划以杨浦区密集型居民社区为代表，探究绿色屋顶在现代城市发展中应用的必要性、可行性与实用价值，同时有效结合地面雨水花园承接设计，形成完整的雨水收集、净化与再利用模型。




　　聚焦社区：从海绵城市具化到屋顶花园。

　　海绵城市是一个广而大的概念，为使项目更接地气，更好操作和实践，本团队把项目重点聚焦在屋顶花园，如何把社区的屋顶“绿起来”，成为我们的核心问题。　　为探究调研方向的可行性，我们广泛参阅上海水文数据，同时深入到杨浦区各小区进行实地调研，从自然气候和社会环境两方面对本项目的开展背景有了较为全面的认识。

　　此外，我们在综合考虑环境专业理论、大学生实践能力以及屋顶花园应用技术等因素之后，制定了项目的实践计划，并逐步开展。　　团队首先进行了实地调研，通过问卷与社区调查的方式，调研公众对于以海绵城市为代表的城市可持续发展等概念的了解情况。问卷有效填写人数为437人，年龄集中在18-35岁，代表对新政策、新动态较为敏感的人群。





　　在近年来极端天气频发、众多城市出现不同程度的城市内涝问题的情况下，大多数人认为自己所在的城市有必要改善内涝问题。但是对于我国提出的解决城市内涝问题的政策方案，也还是有近三分之一的人保持中立。

　　在答题者对于这些概念了解的途径中我们也关注到新媒体平台的作用。在手机普及越来越大众的趋势下，推送、微博等新媒体平台对于政策和案例的及时报道和推广起了很大的作用。　　同时问卷也提醒我们，公众对于海绵城市等概念较为熟悉，但其缺乏立体直观的概念，也就使得团队对绿色屋顶技术的科普及在上海市应用的可行性的探究尤为必要。 　　由于我们发放的问卷仅仅是在网络上进行传播，但我们需要进一步明确绿色屋顶实施的可行性，我们又针对改建的主要对象——社区房屋进行了调研活动。屋顶的坡度是屋面绿化可行性以及可绿化程度的重要影响因素，针对上海市杨浦区，我们选择了一些新老社区进行实地调查，鞍山四村、同济新村、国顺住宅小区、林绿家园等小区楼房普遍在6层左右，老小区已经经过了平改坡的改造，较新的林绿家园小区也为坡屋顶。






　　而同一区域内的高层建筑小区却普遍为平屋顶，如下图所示。但与此同时在坡屋顶为主的老小区内我们也发现，如社区活动中心等公共建筑高度低且采用的是平屋顶设计。这次的实地调查结果也让我们对于接下来的屋顶花园的设计方案有了更多的想法。

　　俯视杨浦区部分小区高层平屋顶与多层坡屋顶的对比图

　　模型设计：雨水收集和底层蓄水回用巧结合

　　在前期调研结束之后，团队进行了模型搭建。我们的方案主要由屋顶花园雨水收集和底层蓄水回用两部分组成。　　第一个功能区是屋顶花园区，它部分采用绿色屋顶的标准构造，主要组成为结构层、防水层、根阻层、排水层、隔离过滤层、种植基层和植被层。

　　第二个功能区是底层蓄水回用区。它部分将装置置于社区绿地或休闲广场之下，通过管道与社区屋顶花园的雨落管相接，进行雨水收集。

　　第三个功能区是花园功能区。花园可作为景观、休闲讨论活动中心，屋顶的绿地也可供参观。植物种植设计从有色开花植物入手，综合考虑了植物的适应性、生长特性如高度、花期等因素，意图以鲜艳颜色的引入升“画卷”的观赏性。

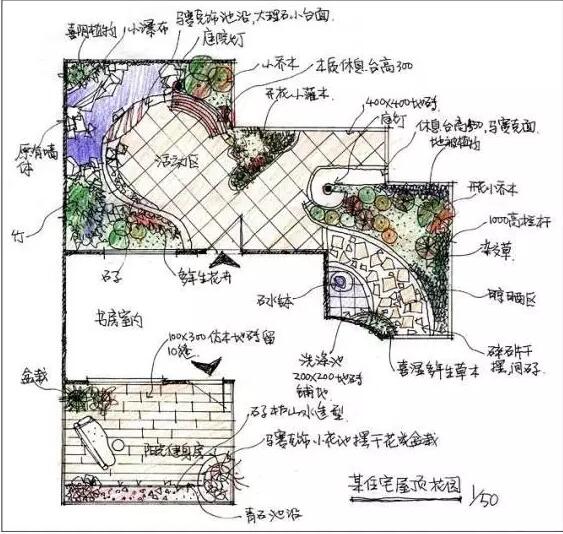

　　除了实体模型外，本团队还绘制了屋顶花园的CAD图和3D立体效果图来对方案进行真实模拟。

　　水质实验：直击屋顶径流污染参数

　　为了对屋顶径流性质有更进一步的了解和直观的掌握，团队又进行了屋顶径流性质的研究，选取适当地点进行屋顶径流采样。采样结束后，我们将采样瓶带回位于生态楼的环境监测实验室，进行分瓶监测。我们采用化学需氧量采用快速重铬酸钾法进行测定，浊度采取仪器法(浊度仪)进行测量，目的是对屋顶径流的基本性质进行基本的测定，确定屋顶径流中还原性污染物以及悬浮物对绿色屋顶设计的影响。

　　经过整理和计算，我们得到了校内降雨时屋顶径流的关键性指标的数值：屋顶径流比蒸馏水CODcr高12mg/L，屋顶径流浊度为2.14NTU，而值得注意的是雨水的pH<5.6，是典型的酸雨。结合以上数据，团队也对模型进行了进一步的优化。





　　为了更好的宣传、普及海绵城市及绿色屋顶概念，团队申请并运营了微信平台“绿润社区”，进行相关政策、及影音资料的推送。　　我们向关注者推荐了诸如《没有水的城市》等纪录片，深刻展示全球城市缺水现状，并发布相关影评;同时，我们还转载了诸如台湾一格设计院参与设计的多个绿色建筑模型，并对此进行了技术剖析。　　在微信平台的基础上，我们还开发了宣传绿色屋顶知识的app“我的头上长草了”。　　以求更加生动化、形象化地普及和推广绿色屋顶新技术以及低碳社区的环保理念，本团队自主开发了一个安卓应用，利用轻网络媒体的平台和通俗易懂的页面设计，让人们在娱乐中学习。

　　以求更加生动化、形象化地普及和推广绿色屋顶新技术以及低碳社区的环保理念，本团队自主开发了一个安卓应用，利用轻网络媒体的平台和通俗易懂的页面设计，让人们在娱乐中学习。

　　此软件界面设计分为四个基础板块及一个增强板块，板块内容从宏观政策性问题逐步聚焦到简单绿色屋顶的设计，用户还可点击各种植物来了解每种植物的作用和优势，从而对绿色屋顶的设计和构成有了科学性的了解。与传统的宣讲、知识推送等形式相比，手机软件更符合现代人学习新知识的要求，因此具有更深远的全民化的科普效应。





　　调研成果：绿色屋顶的可行性

　　在实践过程中，我们走访上海市的绿色建筑、居民社区、建材市场及植物市场，对于绿色屋顶在上海市的推广前景进行了深入的调研。结合我们的理论模型和参数的计算，可以说，绿色屋顶从城市可持续发展、防治城市内涝及景观价值方面，确实有着很好的可行性。同时，结合对老社区的调查，我们也提出如下建议：老居民区绿色屋顶改建施工难度较大，可考虑绿地式雨水花园;而新建建筑应用绿色屋顶前景较好。

　　如果说，经过这次实践，我们对于绿色屋顶有了怎样的深刻认识。我想说：我们希望，绿色屋顶不单单是一种环保尝试或是技术手段，它更可以成为人文关照，成为新型城镇的一抹亮色，点亮这个钢筋水泥的世界。城市，让生活更美好;海绵城市，让城市更精致;而绿色屋顶，就是海绵城市的桂冠吧。
